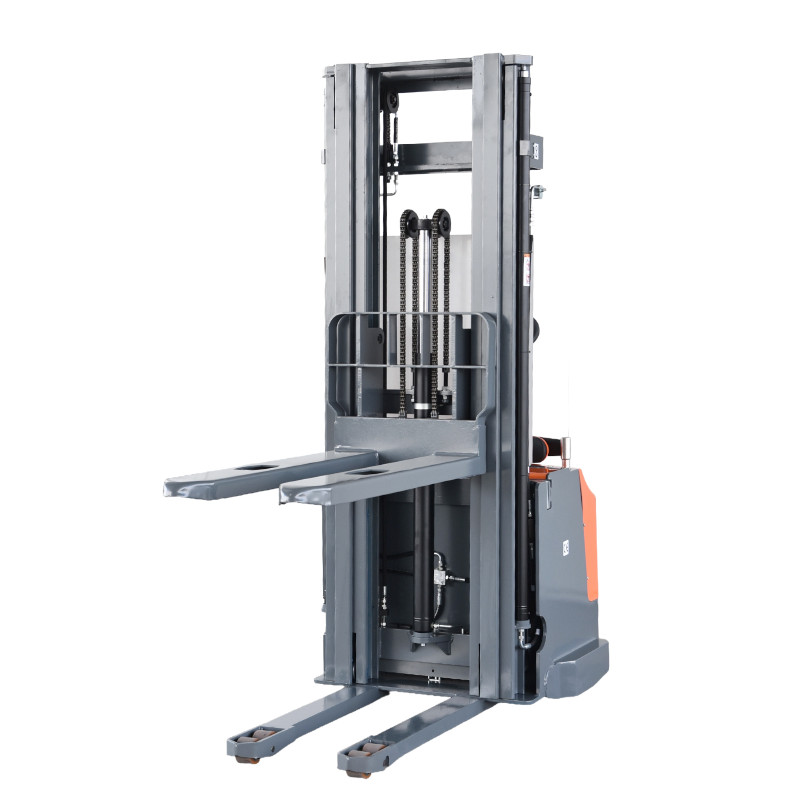

Gerbeur électrique RS16-E5500 avec plateforme, 1600 kg, 5500 mm
Livraison sous 72 heures
Commandez avant 12 h
Retour sous 14 jours
Sans donner de raison
Aide et conseil
+48 (17) 864 07 20
Un mât haut prend tout son sens lorsque la capacité correspond au poids des palettes
La seule valeur de 5500 mm ne suffit pas à définir les possibilités d’un gerbeur. Avec le RS16-E5500, il faut considérer ensemble la hauteur des rayonnages et le poids des palettes. La capacité totale de 1600 kg est disponible jusqu’à 3000 mm, ce qui permet de manipuler les charges les plus lourdes sur les niveaux bas et intermédiaires. Les niveaux supérieurs restent accessibles pour des palettes de poids adapté.
Un seul gerbeur peut ainsi assurer le transport de palettes lourdes et le stockage de charges jusqu’à 5,5 m de hauteur.
La capacité selon le niveau de stockage
Les valeurs ci-dessous s’appliquent avec un centre de gravité de la charge situé à 600 mm.
jusqu’à 3000 mm
1600 kg
jusqu’à 3300 mm
1200 kg
jusqu’à 3500 mm
1000 kg
jusqu’à 4000 mm
800 kg
jusqu’à 4500 mm
600 kg
jusqu’à 5000 mm
400 kg
Au-delà de 5000 mm : la capacité admissible doit être déterminée conformément au diagramme de capacité du fabricant.
Le mât Triplex de 5500 mm élargit la plage de stockage
Le mât à trois éléments permet d’utiliser le RS16-E5500 sur les niveaux inférieurs, où la capacité disponible est la plus élevée, mais aussi pour le stockage de palettes plus légères à des hauteurs nettement supérieures.
La hauteur minimale du mât est de 2405 mm. Lors de la préparation des itinéraires de circulation, cette valeur peut être comparée à la hauteur des portes, passages et autres éléments de l’infrastructure de l’entrepôt.
Quatre dimensions utiles pour organiser la zone de travail
Ces valeurs permettent de vérifier rapidement l’adaptation du gerbeur aux allées, aux rayonnages et aux itinéraires de transport.
900 mm
largeur hors tout
1580 mm
rayon de braquage minimal
2650 mm
allée min. pour palette 800 × 1200 mm
2405 mm
hauteur minimale du mât
La plateforme est utile entre deux opérations de stockage
Le RS16-E5500 est équipé d’une plateforme pour l’opérateur et de bras de protection latéraux rabattables. Lors des déplacements réguliers entre différentes zones de l’entrepôt, l’opérateur peut se déplacer sur la plateforme. Une fois arrivé au point de stockage, les fonctions de déplacement, de levée et de descente sont commandées directement depuis le timon.
Plateforme et bras de protection latéraux rabattables
Commandes de déplacement et de levée directement sur le timonDéplacement et levée
Des valeurs concrètes pour évaluer le rythme de manutention
Le moteur de traction développe 1,5 kW et le moteur de levage 2,2 kW. La vitesse maximale de déplacement est de 4 km/h avec charge et de 6 km/h sans charge.
Vitesse de levée : 85 / 128 mm/s avec charge / sans charge
Vitesse de descente : 250 / 125 mm/s avec charge / sans charge
Train roulant
Deux roues stabilisatrices latérales
Le train roulant du RS16-E5500 comprend une roue directrice et motrice, deux roues stabilisatrices latérales et quatre galets porteurs avant. Tous utilisent une bande de roulement en polyuréthane.
Roue directrice / motrice : 248 × 75 mm
Galets porteurs avant : 80 × 70 mm
Roues stabilisatrices latérales : 115 × 55 mm
Frein : électromagnétique
Batterie plomb-acide 24 V / 210 Ah
Le gerbeur est alimenté par une batterie plomb-acide de 24 V et 210 Ah. Elle fournit l’énergie nécessaire au déplacement ainsi qu’à la levée et à la descente électriques.
La batterie doit être chargée et entretenue conformément aux recommandations du fabricant et aux règles applicables aux batteries plomb-acide.
✓
Exigences avant la mise en service
Avant la mise en service du RS16-E5500, les prescriptions relatives à l’utilisation et au contrôle des équipements de manutention applicables sur le lieu d’exploitation doivent être respectées. Le gerbeur dispose d’une déclaration de conformité CE et bénéficie d’une garantie de 12 mois.
Caractéristiques techniques du RS16-E5500
Toutes les données nécessaires pour comparer ce modèle à d’autres gerbeurs électriques.
| Modèle | RS16-E5500 |
| Capacité nominale | 1600 kg |
| Centre de gravité de la charge | 600 mm |
| Entraînement | Électrique |
| Plateforme pour l’opérateur | Oui |
| Hauteur maximale de levée | 5500 mm |
| Hauteur minimale des fourches | 85 mm |
| Écartement des fourches | 560 mm |
| Longueur des fourches | 1150 mm |
| Largeur d’une fourche | 170 mm |
| Rayon de braquage minimal | 1580 mm |
| Largeur minimale d’allée pour palette 800 × 1200 mm | 2650 mm |
| Garde au sol minimale des fourches | 30 mm |
| Vitesse maximale avec charge / sans charge | 4 / 6 km/h |
| Vitesse maximale de levée avec charge / sans charge | 85 / 128 mm/s |
| Vitesse maximale de descente avec charge / sans charge | 250 / 125 mm/s |
| Poids avec batterie | 1380 kg |
| Longueur hors tout | 2030 mm |
| Largeur hors tout | 900 mm |
| Hauteur maximale du mât | 5460 mm |
| Hauteur minimale du mât | 2405 mm |
| Matériau de la bande de roulement | Polyuréthane |
| Disposition des roues | 1 × roue directrice / motrice, 2 × roues stabilisatrices latérales, 4 × galets porteurs avant |
| Dimensions de la roue directrice / motrice | 248 × 75 mm |
| Dimensions des galets porteurs avant | 80 × 70 mm |
| Dimensions des roues stabilisatrices latérales | 115 × 55 mm |
| Frein | Électromagnétique |
| Moteur de traction | 1,5 kW |
| Moteur de levage | 2,2 kW |
| Tension de la batterie | 24 V |
| Capacité de la batterie | 210 Ah |
| Système de commande | AC China |
| Déclaration de conformité CE | Oui |
| Garantie | 12 mois |
RS16-E5500 : différents poids de charge sur plusieurs niveaux de rayonnage
Ce modèle couvre une large plage de hauteurs. Les palettes les plus lourdes peuvent être transportées et stockées sur les niveaux inférieurs, tandis que les niveaux supérieurs restent disponibles pour des charges plus légères. La plateforme est particulièrement pratique lors des déplacements réguliers de palettes entre les rayonnages et les différentes zones de l’entrepôt.
Si une hauteur de 5500 mm correspond à votre installation de stockage, le RS16-E5500 réunit dans une seule machine le transport de palettes, le stockage sur plusieurs niveaux et la possibilité pour l’opérateur de se déplacer sur la plateforme.
