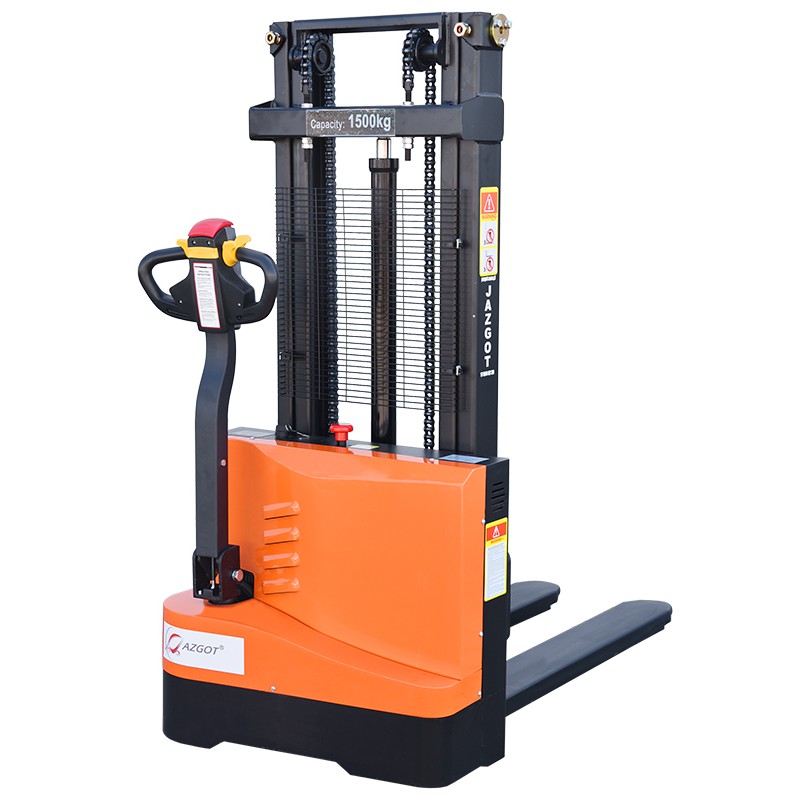

Le WS15S associe une translation électrique à une levée et une descente électriques. Il convient ainsi aussi bien au déplacement des palettes qu’à leur stockage en rayonnage. Quatre hauteurs de levée, de 2500 à 3500 mm, permettent d’adapter le gerbeur à la configuration réelle de l’entrepôt.
Choisissez la hauteur adaptée aux rayonnages
Un WS15S, quatre hauteurs de levée
Choisissez la version correspondant à la hauteur réelle de stockage dans votre entrepôt. Le mât peut ainsi être adapté aux rayonnages existants et aux besoins réels de manutention.
2500 mm
version compacte pour les niveaux de stockage inférieurs
3000 mm
hauteur polyvalente pour les opérations courantes en entrepôt
3300 mm
portée supérieure pour les niveaux de rayonnage plus élevés
3500 mm
hauteur de levée maximale disponible pour le WS15S
01
Translation électrique
Moteur de traction 0,75 kW
02
Levée électrique
Moteur de levage 2,2 kW
03
Descente électrique
Commande par timon
Vérifiez l’espace disponible dans votre entrepôt
De combien d’espace le WS15S a-t-il besoin ?
Avant l’achat, il est utile de comparer les dimensions du gerbeur avec la largeur réelle des allées. Le WS15S mesure 820 mm de large, possède un rayon de braquage de 1470 mm et nécessite une largeur d’allée de travail minimale de 2230 mm avec une palette de 800 × 1200 mm.
2230 mm
largeur minimale de l’allée de travail pour une palette 800 × 1200 mm
820 mm
largeur totale
1470 mm
rayon de braquage
1750 mm
longueur totale
Construction compacte facilitant les manœuvres
Le WS15S se commande au moyen d’un timon et n’est pas équipé d’une plateforme pour l’opérateur. Cette configuration convient particulièrement aux tâches courantes de manutention, lorsque les palettes sont déplacées entre la zone de prise en charge, le trajet de transport et la zone de stockage.
Avec une largeur totale de 820 mm et une longueur de 1750 mm, il est possible d’évaluer précisément l’espace nécessaire avant l’achat. Ces valeurs doivent être comparées avec la largeur réelle des allées, passages et zones de transfert.
Zone de prise de charge
Des dimensions de fourches faciles à comparer avec vos palettes
Les fourches mesurent 1120 mm de long et présentent un écartement de 560 mm. Leur hauteur minimale est de 90 mm. Ces valeurs permettent de vérifier avant l’achat si le WS15S est adapté aux palettes utilisées dans votre activité.
1120 mm
longueur des fourches
560 mm
écartement des fourches
90 mm
hauteur minimale
Les fonctions essentielles directement sur le timon
Les principales fonctions de déplacement et de levage sont accessibles directement depuis le timon. L’écran couleur affiche les informations de fonctionnement essentielles et permet notamment de contrôler le niveau de charge de la batterie.
Écran lisible intégré à l’unité de commande
L’écran est intégré directement au module de commande. L’utilisateur peut ainsi vérifier rapidement les informations importantes concernant l’état du gerbeur sans rechercher un panneau séparé sur le châssis.
Système électrique
Translation, levage et alimentation en chiffres
La translation est assurée par un moteur de 0,75 kW, tandis que le système de levage utilise un moteur de 2,2 kW. Le gerbeur est alimenté par deux batteries gel de 12 V et 75 Ah chacune.
0,75 kW
moteur de traction
2,2 kW
moteur de levage
2 × 12 V
alimentation
75 Ah
capacité de chaque batterie
4,6 / 4,7
km/h en charge / à vide
Les batteries utilisent la technologie gel. Le gerbeur est également équipé d’un frein électromagnétique ainsi que de roues et galets en polyuréthane.
Comment choisir la bonne hauteur de levée du WS15S ?
La hauteur du niveau supérieur du rayonnage ne suffit pas à elle seule pour faire le bon choix. Il faut également tenir compte de la hauteur de la palette chargée, de la hauteur réelle de dépose et de la capacité admissible à la hauteur de levée concernée.
1. Mesurez les rayonnagesVérifiez la hauteur réelle de la surface sur laquelle la palette doit être déposée.
2. Tenez compte de la chargeLe poids ne suffit pas : la position du centre de gravité de la charge est également déterminante.
3. Vérifiez la capacitéLa charge admissible peut diminuer à mesure que la hauteur de levée augmente.
Important lors du choix
La capacité du WS15S dépend de la hauteur de levée
La capacité nominale du WS15S est de 1500 kg. Aux hauteurs de levée supérieures, il faut toutefois respecter les charges admissibles correspondant au niveau concerné. Les valeurs ci-dessous s’appliquent avec un centre de gravité de la charge situé à 500 mm.
Hauteur des fourches
Charge maximale
jusqu’à 3000 mm
1500 kg
jusqu’à 3300 mm
1000 kg
jusqu’à 3500 mm
700 kg
Le tableau concerne une charge dont le centre de gravité se situe à 500 mm du talon des fourches. Les caractéristiques techniques du modèle indiquent également un centre de gravité nominal de 600 mm. Il convient donc de tenir compte de la répartition réelle de la charge et de la position de son centre de gravité.
Pour quelles tâches le WS15S est-il particulièrement adapté ?
Stockage des palettes en rayonnage
Les quatre hauteurs de mât permettent de choisir une version adaptée aux niveaux de rayonnage existants et à la hauteur de levée réellement nécessaire.
Transport entre les zones de l’entrepôt
La translation électrique réduit l’effort nécessaire lors du déplacement des palettes entre la réception, la zone de stockage et la zone de préparation.
Travail dans un espace limité
La largeur totale de 820 mm et le rayon de braquage de 1470 mm permettent d’évaluer précisément avant l’achat si le gerbeur est adapté aux voies de circulation existantes.
Caractéristiques techniques du WS15S
Capacité et mât
Modèle
WS15S
Capacité nominale
1500 kg
Hauteur de levée
2500 / 3000 / 3300 / 3500 mm
Hauteur de levée maximale
3500 mm
Centre de gravité de la charge
600 mm*
Dimensions et maniabilité
Longueur totale
1750 mm
Largeur totale
820 mm
Rayon de braquage
1470 mm
Largeur d’allée de travail, palette 800 × 1200 mm
2230 mm
Longueur des fourches
1120 mm
Écartement des fourches
560 mm
Hauteur minimale des fourches
90 mm
Poids avec batterie
590 kg
Translation, levage et alimentation
Translation
électrique
Levage
électrique
Moteur de traction
0,75 kW
Moteur de levage
2,2 kW
Vitesse de déplacement en charge / à vide
4,6 / 4,7 km/h
Vitesse de levage en charge / à vide
75 / 110 mm/s
Vitesse de descente en charge / à vide
145 / 100 mm/s
Batteries
2 × 12 V / 75 Ah, gel
Système de commande
DC
Frein
électromagnétique
Matériau des roues et galets
polyuréthane
Plateforme opérateur
non
Déclaration de conformité CE
oui
Garantie
12 mois
* Le tableau de capacité indiqué sur la fiche produit pour les différentes hauteurs de levée se rapporte à un centre de gravité de la charge de 500 mm.
WS15S – les questions essentielles avant l’achat
Le WS15S dispose-t-il d’une translation et d’un levage électriques ?
Oui. Le gerbeur est équipé d’une translation électrique ainsi que d’une levée et d’une descente électriques. La commande s’effectue au moyen du timon.
Quelles hauteurs de levée sont disponibles ?
Le WS15S est disponible en versions 2500, 3000, 3300 et 3500 mm. Il convient de choisir la version en fonction de la hauteur des rayonnages et du niveau réel de dépose.
Le WS15S peut-il lever 1500 kg jusqu’à 3500 mm ?
La capacité nominale de 1500 kg ne s’applique pas automatiquement à toute la plage de levée. Selon le tableau de capacité pour un centre de gravité de 500 mm, la charge maximale est de 1500 kg jusqu’à 3000 mm, de 1000 kg jusqu’à 3300 mm et de 700 kg jusqu’à 3500 mm.
Quelle largeur d’allée de travail est nécessaire ?
La largeur minimale de l’allée de travail pour une palette de 800 × 1200 mm est de 2230 mm. Cette valeur doit être comparée avec la largeur réelle des passages et des zones de manœuvre de l’entrepôt.
Choisissez le WS15S en fonction de la hauteur de vos rayonnages
Sélectionnez la hauteur de levée adaptée directement sur la fiche produit. Si vous souhaitez comparer le WS15S avec d’autres modèles, consultez également les autres gerbeurs électriques disponibles dans l’offre Jazgot.
