La conception permet de transporter deux palettes sur deux niveaux. La charge supérieure est prise en charge par les fourches du mât, tandis que la palette inférieure repose sur les bras porteurs relevables électriquement. Un seul trajet peut ainsi servir au déplacement de deux unités de charge.
800 kg
capacité
1600 mm
hauteur de levage
2 palettes
deux niveaux
02
SYSTÈME DE LEVAGE

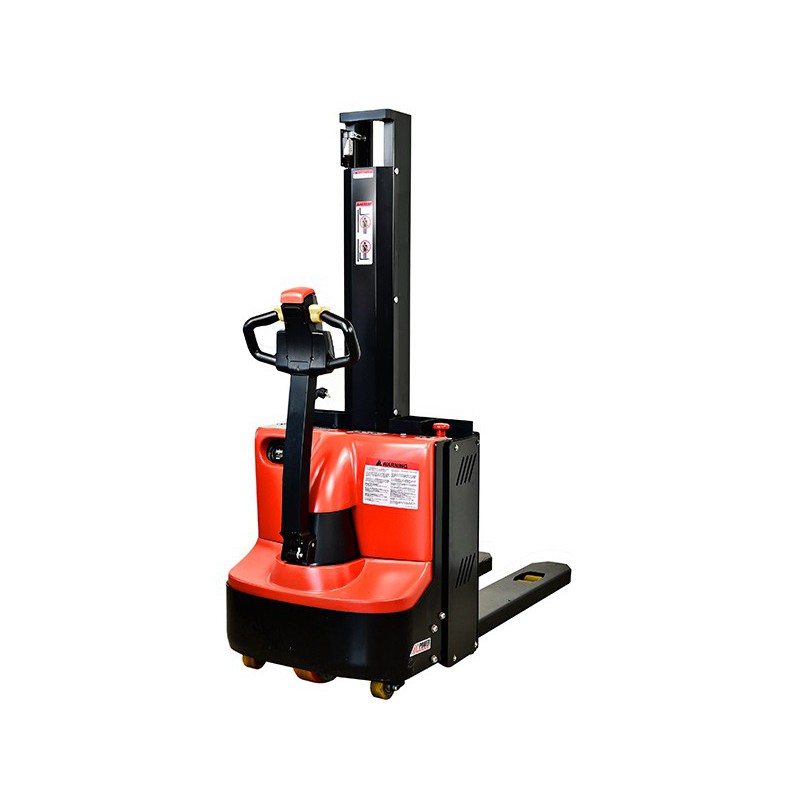

Gerbeur pour deux palettes
Cette conception se distingue d’un gerbeur à mât classique par son mode de prise en charge de la charge. Les deux niveaux permettent de positionner les palettes l’une au-dessus de l’autre et de les transporter simultanément.
La capacité de 800 kg, la hauteur de levage de 1600 mm et le centre de gravité de la charge de 600 mm définissent les principales caractéristiques de travail du mât.
2
NIVEAU 01
Fourches du mât levage et descente électriques
NIVEAU 02
Bras porteurs relevables second niveau pour le transport d’une palette
CONSTRUCTION
Deux niveaux de levage
Le mécanisme de levage du mât fonctionne avec les bras porteurs inférieurs. Les deux fonctions sont commandées électriquement, ce qui permet à l’opérateur de gérer les mouvements de levage directement depuis les commandes du timon.
entraînement électrique
levage électrique
descente électrique
95 mm
hauteur minimale des fourches
560 mm
écartement des fourches
1150 mm
longueur des fourches
190 mm
largeur d’une fourche
DIMENSIONS
738
mm de largeur
La largeur totale de 738 mm est une donnée importante pour vérifier le passage entre les postes de travail et dans les allées de circulation. Le rayon de braquage du gerbeur est de 1442 mm.
Longueur totale1760 mm
Rayon de braquage1442 mm
Largeur min. d’allée, palette 800 × 12002274 mm
Hauteur du mât1860–1970 mm
ENTRAÎNEMENT ET PERFORMANCES
Commande AC
Le gerbeur utilise une commande AC, un moteur de traction de 1,27 kW et un moteur de levage de 2,2 kW. Le freinage est assuré par un frein électromagnétique.
1,27 kW
moteur de traction
2,2 kW
moteur de levage
5 / 5,5
km/h en charge / à vide
675 kg
poids avec batterie
COMMANDES
Manœuvres précises dans les espaces restreints
Le gerbeur dispose d’une fonction de marche lente. Lors des manœuvres avec le timon en position verticale, la vitesse de déplacement est automatiquement limitée. Les principales fonctions sont accessibles directement depuis la tête de timon.
01
Marche lente
La vitesse réduite facilite les manœuvres précises lorsque l’espace disponible est limité.
02
Contrôle de la batterie
L’indicateur CURTIS permet de surveiller l’état de charge de la batterie pendant l’utilisation.
03
Protection de la batterie
Lorsque la tension devient trop faible, le système coupe l’alimentation afin de limiter une décharge excessive de la batterie.
APPLICATION
Quand deux niveaux font la différence
01
Transport entre les zones
Un seul trajet peut servir à déplacer deux palettes placées sur deux niveaux distincts du gerbeur.
02
Levage et transport
Le mât permet de lever la charge jusqu’à 1600 mm, tandis que les bras porteurs inférieurs créent un second niveau de transport.
03
Espaces restreints
La largeur de 738 mm et la fonction de marche lente facilitent les manœuvres contrôlées dans les zones étroites.
SPÉCIFICATIONS
Données techniques
Modèle : ES08-20WAI
Données de base
Capacité de charge800 kg
Centre de gravité de la charge600 mm
Plateforme opérateurnon
Entraînementélectrique
Levage / descenteélectrique / électrique
Fourches et espace de travail
Hauteur de levage maximale1600 mm
Hauteur minimale des fourches95 mm
Largeur d’une fourche190 mm
Écartement des fourches560 mm
Longueur des fourches1150 mm
Rayon de braquage1442 mm
Largeur min. d’allée pour palette 800 × 12002274 mm
Performances
Vitesse de déplacement en charge / à vide5 / 5,5 km/h
Vitesse de levage en charge / à vide120 / 220 mm/s
Vitesse de descente en charge / à vide120 / 110 mm/s
Dimensions et poids
Poids avec batterie675 kg
Longueur totale1760 mm
Largeur totale738 mm
Hauteur maximale du mât1970 mm
Hauteur minimale du mât1860 mm
Roues et frein
Matériau des roues et galetspolyuréthane
Configuration des roues et galets1 × motrice, 1 × stabilisatrice, 4 × galets de fourche
Roue motrice210 × 70 mm
Galets de fourche80 × 60 mm
Roue stabilisatrice130 × 55 mm
Freinélectromagnétique
Moteurs, batterie et commande
Moteur de traction1,27 kW
Moteur de levage2,2 kW
Technologie de batteriegel
Nombre de batteries2
Système de commandeAC
Commandes et indicateursréglage de la vitesse, indicateur CURTIS, coupe-circuit principal
La capacité de 800 kg est donnée pour un centre de gravité de la charge de 600 mm.
